LWRP_CustomGraph

1. 환경

• Unity 2019.1

• LWRP 5.16

• SRP_Core 5.16

• ShaderGraph 5.16

2. CustomMasterNode

가. LegacyMasterNode

• BRDF가 아닌 Legacy 형태의 셰이딩

• Create - Shader - Hns17 - Legacy 메뉴를 통해 Legacy용 그래프를 생성

• MasterNode 속성의 ShaderType에서 원하는 Shading을 선택하고 저장

• Ref : https://hns17.tistory.com/entry/LWRP-Shader-Graph%EC%97%90-Custom-Master-Node-%EC%B6%94%EA%B0%80%ED%95%98%EA%B8%B0

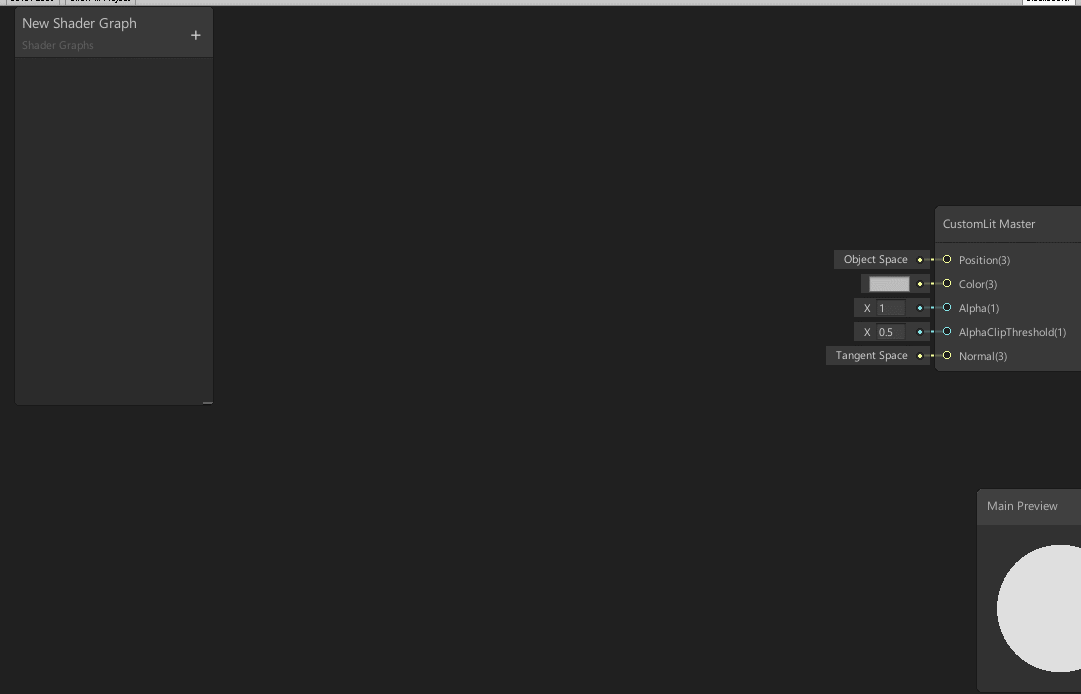

나. CustomLitMasterNode

• Custom용 Master Node

• Create - Shader - Hns17 - CustomLit 메뉴를 통해 CustomLit용 그래프를 생성

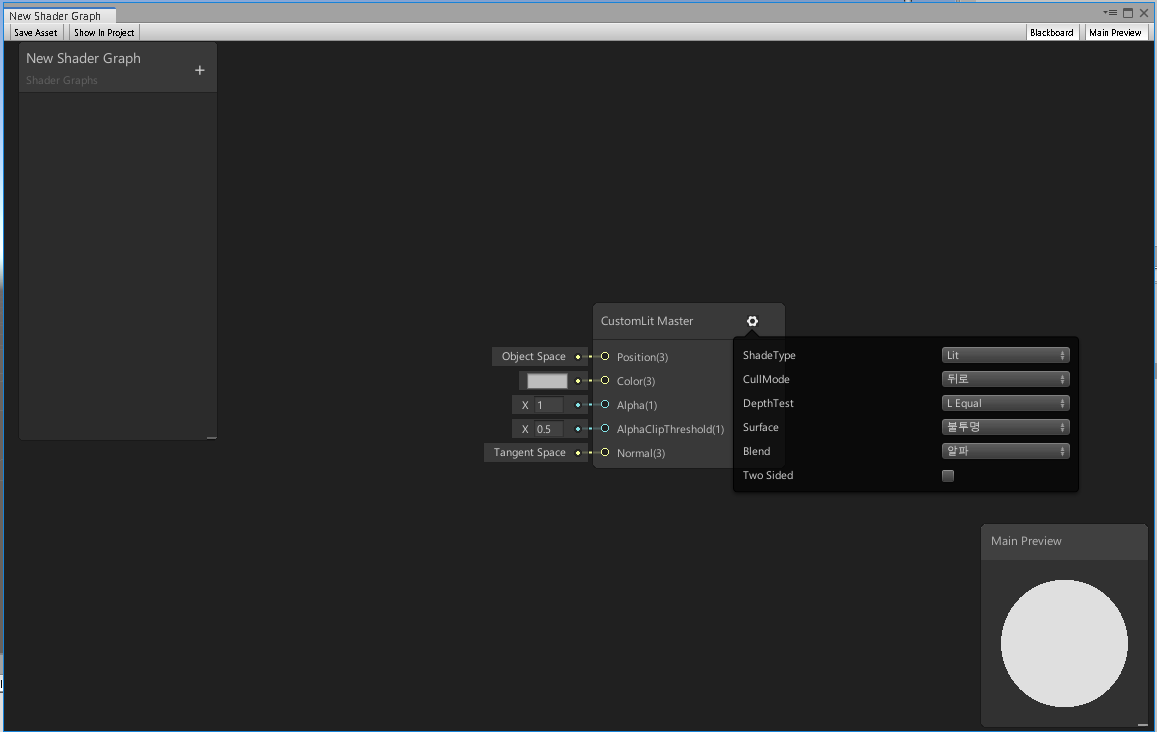

• 속성창 옵션



  • Mode

    • Lit : Lighting과 관련된 셰이딩용 그래프

    • UnLit : Effect나 Outline 같은 Lighting과 관련없는 작업을 위한 노드

  • Cull : Cull Face State를 지정

  • DepthTest : DepthTest State를 지정

3. LightNode

• MainLightInfo : MainLight 정보를 가져옵니다.



  • Direction : 방향 정보

  • AtteColor : 감쇄가 적용된 색상 정보

  • Attenuatioin : 감쇄정보

• AdditionalLightInfo : AdditionalLight 정보를 가져옵니다.



  • Direction : 방향 정보

  • AtteColor : 감쇄가 적용된 색상 정보

  • Attenuatioin : 감쇄정보

• LightInfo : MainLight와 AdditionalLight 정보를 가져옵니다.



  • Normal : Normal 정보 입력

  • NdotLMainLight : MainLight의 NdotL 정보

  • AtteMainLight : MainLight의 광 감쇄 정보

  • NdotLAddLight : AdditionalLight의 NdotL 정보

  • AtteAddLight : AdditonalLight의 감쇄 정보

  • AtteColor : MainLight와 AdditonalLight 감쇄가 적용된 색상 정보

• Ref : https://www.youtube.com/watch?v=Fu6kAN7Sids

4. Sample

• Assets - SampleScene에 간단한 예제가 있습니다.

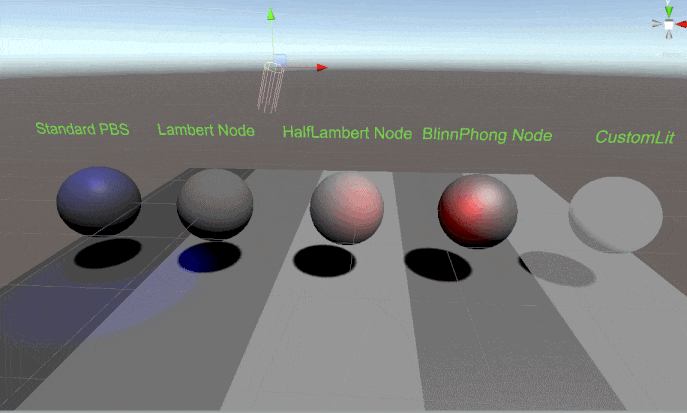

가. CustomNodeSample

• MasterGraph Sample

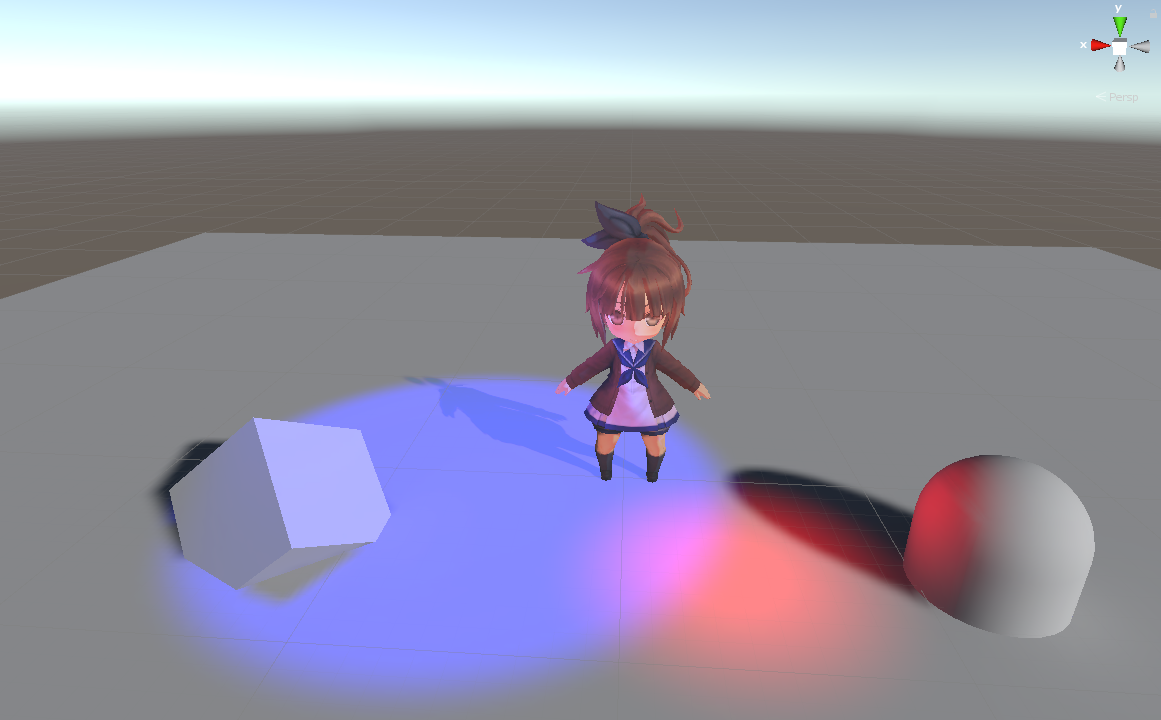

나. ToonSampleScene

• CustomLit MasterNode로 제작한 간단한 ToonGraph

• Ref : https://www.youtube.com/watch?v=T8TCW7Vlh58

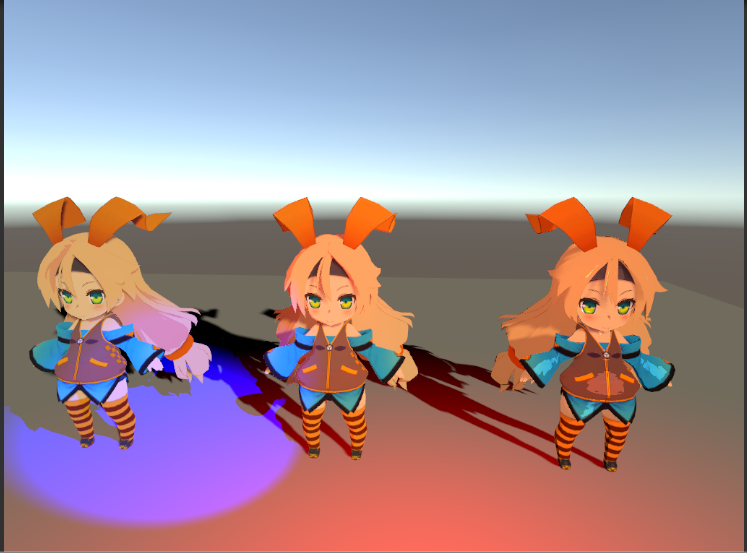

다. ToonSampleScene2

• Sample용 ToonGraph

• Ref : https://hns17.tistory.com/category/Unity%20Engine/ShaderGraph

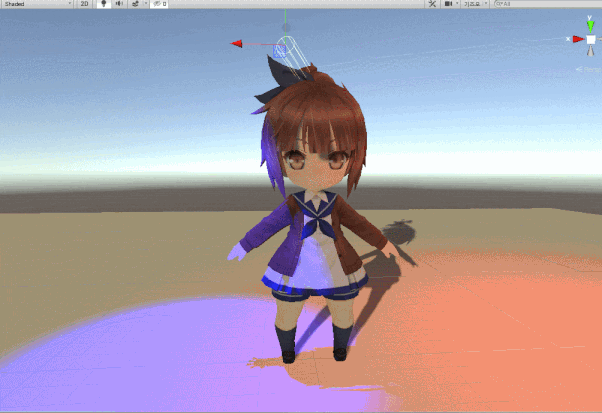

라. Outline

• ShaderGraph로 만든 Outline Sample

• VertexOutline, StencilOutline, Matcap Outline, Rim Outline

• Ref : https://www.youtube.com/watch?v=EOq5_8LojOk&feature=youtu.be

마. LightMap Test

• LightMap Test Sample Scene

• Ref : https://hns17.tistory.com/entry/LWRP%EC%97%90%EC%84%9C-Subtractive-%EB%AA%A8%EB%93%9C%EB%A1%9C-LightMap-Bake%ED%95%98%EA%B8%B0?category=708112

5. Project

Git : https://github.com/hns17/LWRP_CustomGraph

6. 기타

• GUI Update 버그가 있으나, 사용에는 문제가 없는 것 같아 방치한다.
